Bối cảnh năng lượng toàn cầu đang trải qua một sự chuyển đổi cơ bản. Giá điện tăng, sự phát triển nhanh chóng của năng lượng mặt trời trên mái nhà và nhu cầu cấp thiết để giảm sự phụ thuộc vào lưới điện đã đẩy công nghệ biến tần lai từ một giải pháp thích hợp trở thành yêu cầu phổ biến cho cả hệ thống năng lượng dân dụng và thương mại. Trọng tâm của sự thay đổi này là biến tần lai dựa trên bộ lưu trữ năng lượng pin và PV - một thiết bị không chỉ đơn giản chuyển đổi năng lượng mặt trời DC thành điện xoay chiều có thể sử dụng được. Nó chủ động điều phối dòng điện qua nhiều nguồn để tối đa hóa khả năng tự tiêu thụ, giảm thiểu chi phí và đảm bảo tính liên tục của nguồn cung cấp.
Biến tần lai thực sự làm được những gì
A biến tần lai về cơ bản là một thiết bị quản lý năng lượng đa hướng. Không giống như bộ biến tần chuỗi tiêu chuẩn chỉ chuyển đổi đầu ra DC năng lượng mặt trời thành AC để sử dụng ngay hoặc xuất lưới, bộ biến tần lai đồng thời quản lý nguồn điện từ các tấm quang điện, hệ thống lưu trữ năng lượng pin (BESS), lưới điện và tùy chọn máy phát điện dự phòng. Nó quyết định trong thời gian thực nên lấy từ nguồn nào, có sạc pin hay không và khi nào xuất nguồn điện dư thừa — tất cả đều dựa trên logic ưu tiên có thể định cấu hình và dữ liệu tiêu thụ trực tiếp.
Khả năng này là yếu tố khiến bộ biến tần lai trở thành trung tâm trong việc đạt được mức năng lượng tương đương - điểm mà tại đó chi phí năng lượng tự tạo và tự lưu trữ bằng hoặc giảm xuống dưới giá nhập khẩu vào lưới điện. Bằng cách chuyển tải thông minh và tránh nhập khẩu lưới điện với mức giá cao điểm, hệ thống biến tần hybrid được cấu hình tốt có thể giảm đáng kể hóa đơn tiền điện đồng thời đóng vai trò là phương tiện dự phòng linh hoạt trong thời gian mất điện.
Kiến trúc cốt lõi: Đường dẫn điện được cấu trúc như thế nào
Hiểu kiến trúc bên trong của biến tần lai giúp người vận hành và người lắp đặt đưa ra quyết định về cấu hình và kích thước tốt hơn. Biến tần lai dựa trên pin và pin mặt trời thường tích hợp một số khối chức năng chính vào một bộ phận duy nhất:
- Bộ sạc năng lượng mặt trời MPPT : Theo dõi điểm công suất của mảng PV để trích xuất năng lượng trong điều kiện nhiệt độ và bức xạ thay đổi. Các mô hình cao cấp hơn bao gồm hai hoặc nhiều trình theo dõi MPPT độc lập để xử lý các mảng có các hướng hoặc cấu hình bóng khác nhau.
- Bộ chuyển đổi pin hai chiều : Sạc pin từ năng lượng mặt trời hoặc lưới điện và xả pin để cung cấp cho phụ tải. Hiệu suất ở cả hai hướng sạc và xả ảnh hưởng trực tiếp đến tổn thất khứ hồi của hệ thống, do đó, xếp hạng hiệu suất biến tần trên 97% được ưu tiên cho các ứng dụng có chu kỳ cao.
- Giao diện lưới và chống đảo : Quản lý đồng bộ hóa với lưới điện để nhập/xuất liền mạch và bao gồm tính năng bảo vệ chống đảo bắt buộc để ngăn chặn hiện tượng phản hồi ngược trong thời gian mất điện lưới, theo yêu cầu của các tiêu chuẩn như IEEE 1547 và VDE-AR-N 4105.
- Công tắc chuyển và chuyển mạch AC : Ở chế độ không nối lưới hoặc dự phòng, biến tần chuyển tải từ lưới sang nguồn pin/năng lượng mặt trời, thường trong vòng 10–20 mili giây, đủ nhanh để duy trì các thiết bị nhạy cảm như thiết bị y tế hoặc cơ sở hạ tầng CNTT.
- Cổng đầu vào máy phát điện : Nhiều nền tảng biến tần lai bao gồm đầu vào AC chuyên dụng cho máy phát điện chạy bằng dầu diesel hoặc khí đốt, cho phép hệ thống sử dụng nguồn điện của máy phát điện để sạc pin hoặc bổ sung nguồn cung cấp cho phụ tải khi cả năng lượng mặt trời và bộ lưu trữ đều không đủ.

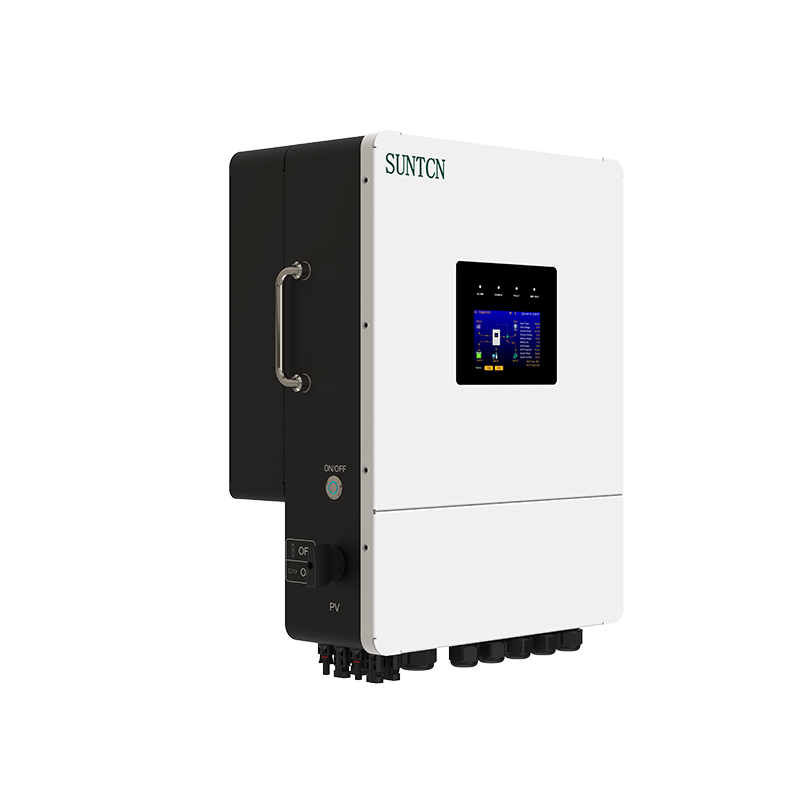

Biến tần lai SUNTCN tích hợp tất cả các đường dẫn này trong một khung nhỏ gọn, hiệu suất cao, cho phép người lắp đặt kết nối PV, pin, lưới điện và máy phát điện mà không cần thiết bị ghép nối bên ngoài. Kiến trúc tất cả trong một này giúp giảm độ phức tạp khi lắp đặt và số lượng thành phần — một lợi thế chính trong cả việc cải tạo khu dân cư và xây dựng mới thương mại.
Quản lý dòng điện: Giải thích logic ưu tiên
Sự thông minh thực sự của biến tần lai nằm ở thuật toán quản lý năng lượng của nó. các nền tảng cung cấp các chế độ vận hành có thể định cấu hình để xác định thứ tự ưu tiên về cách lấy nguồn, lưu trữ và xuất điện. Ba chế độ phổ biến là:
Chế độ ưu tiên năng lượng mặt trời
Ở chế độ này, tất cả năng lượng mặt trời có sẵn sẽ được sử dụng để cung cấp cho các tải được kết nối. Bất kỳ phần dư thừa nào sau khi tải được đáp ứng đều được hướng tới việc sạc pin. Sau khi pin đạt đến mức trần trạng thái sạc (SoC) đã được định cấu hình, năng lượng mặt trời dư thừa sẽ được xuất vào lưới điện hoặc bị cắt giảm tùy theo quy định của địa phương. Nhập lưới chỉ được kích hoạt khi sản lượng năng lượng mặt trời và xả pin cùng nhau không thể đáp ứng nhu cầu. Chế độ này lý tưởng để tối đa hóa khả năng tự tiêu dùng trong môi trường giá ưu đãi đầu vào (FiT) nơi giá xuất khẩu thấp.
Chế độ ưu tiên pin
Tại đây hệ thống ưu tiên xả pin để đáp ứng tải trước khi rút ra khỏi lưới. Solar vẫn sạc pin vào ban ngày nhưng logic điều phối được điều chỉnh để tối đa hóa việc sử dụng pin. Chế độ này phù hợp với cơ cấu biểu giá theo thời gian sử dụng (TOU), trong đó điện lưới rẻ hơn đáng kể trong giờ thấp điểm. Pin được sạc qua đêm với giá rẻ và xả trong thời gian định giá cao điểm, giúp giảm hóa đơn đáng kể.
Chế độ ưu tiên lưới
Ở chế độ ưu tiên lưới điện, bộ biến tần chủ yếu lấy từ lưới điện để cung cấp cho tải và chỉ chuyển sang sử dụng pin hoặc năng lượng mặt trời khi không có điện lưới hoặc giá điện vượt quá ngưỡng đã đặt. Chế độ này được sử dụng ở các thị trường có thuế suất đầu vào cao, nơi xuất khẩu năng lượng mặt trời có lợi hơn về mặt kinh tế so với tự tiêu thụ hoặc trong các hệ thống ưu tiên tuổi thọ của pin hơn là đạp xe hàng ngày.
Khả năng tương thích và kích thước pin cho hệ thống hybrid
Việc lựa chọn hóa chất và dung lượng pin có tác động trực tiếp đến hiệu suất tổng thể của hệ thống biến tần lai. Lithium sắt photphat (LiFePO4) đã trở thành hóa chất chiếm ưu thế cho các ứng dụng dân dụng và thương mại nhẹ nhờ vòng đời của nó (thường là 3.000–6.000 chu kỳ đầy đủ), độ ổn định nhiệt và khả năng chịu đựng độ sâu xả (DoD) cao lên tới 90–95%.
Khi định cỡ bộ pin, các biến số chính cần cân bằng là:
- Hồ sơ tải hàng ngày : Tính toán mức tiêu thụ năng lượng trung bình hàng ngày (kWh) và xác định các giai đoạn nhu cầu cao điểm cần được bù đắp từ lưới điện.
- Yêu cầu tự chủ : Đối với các ứng dụng quan trọng về dự phòng, hãy điều chỉnh kích thước pin để cung cấp cho các tải cần thiết trong khoảng 8–12 giờ mà không cần sử dụng năng lượng mặt trời.
- Tốc độ xả liên tục của biến tần : Đảm bảo dòng xả liên tục (tốc độ C) của pin tương thích với nguồn điện đầu ra AC của biến tần để tránh tắc nghẽn trong các sự kiện tải cao.
- Khả năng mở rộng : Chọn bộ biến tần lai hỗ trợ mở rộng dung lượng pin thông qua các mô-đun pin song song, cho phép hệ thống phát triển khi nhu cầu năng lượng tăng theo thời gian.
| Hóa học pin | Vòng đời | DoD tối đa | Trường hợp sử dụng điển hình |
|---|---|---|---|
| LiFePO4 | 3.000–6.000 | 90–95% | Khu dân cư, C&I, không nối lưới |
| NMC (Li-NMC) | 1.500–3.000 | 80–90% | Cài đặt hạn chế về không gian |
| Axit Chì (AGM) | 300–700 | 50% | Chi phí thấp/trang bị thêm truyền thống |
Tích hợp máy phát điện: Mở rộng khả năng phục hồi của hệ thống hybrid
Đối với các địa điểm thường xuyên bị mất điện hoặc có yêu cầu cao về quyền tự chủ ngoài lưới, việc tích hợp máy phát điện với biến tần lai sẽ tạo ra kiến trúc dự phòng đa nguồn mạnh mẽ. Biến tần lai hoạt động như bộ điều khiển chính, tự động khởi động máy phát điện khi SoC của pin giảm xuống dưới ngưỡng xác định và tắt khi pin được sạc đầy - thường ở mức 80% để bảo vệ tuổi thọ của chu trình.
Tham số cấu hình chính là giới hạn dòng điện nạp của máy phát điện , giúp ngăn chặn quá tải máy phát điện bằng cách hạn chế lượng đầu ra mà biến tần sử dụng để sạc pin so với nguồn cung cấp cho tải. Ví dụ: máy phát điện 5 kVA chạy ở công suất 80% (4 kW) có thể phân bổ 2,5 kW cho tải và 1,5 kW để sạc pin, đảm bảo máy phát hoạt động ở hệ số tải thoải mái và hiệu quả. Kích thước máy phát điện phù hợp phải tính đến cả nhu cầu tải và sạc kết hợp mà biến tần lai có thể xuất hiện đồng thời.
Giám sát, ghi nhật ký dữ liệu và quản lý từ xa
Biến tần lai không có giám sát toàn diện là cơ hội bị bỏ lỡ. Dữ liệu lịch sử và thời gian thực về năng suất mặt trời, trạng thái sạc pin, mức tiêu thụ tải, nhập/xuất lưới và hiệu suất hệ thống là rất cần thiết để xác thực hiệu suất hệ thống so với mục tiêu thiết kế và để chủ động phát hiện lỗi.
Các nền tảng biến tần lai hàng đầu — bao gồm cả các nền tảng trong dòng sản phẩm SUNTCN — cung cấp khả năng giám sát kết nối đám mây thông qua Wi-Fi hoặc giao tiếp RS485 Modbus tới bộ ghi dữ liệu cục bộ, với dữ liệu có thể truy cập được thông qua cổng web hoặc ứng dụng di động. Các số liệu chính cần theo dõi hàng ngày bao gồm:
- Tỷ lệ tự tiêu thụ : Tỷ lệ năng lượng mặt trời được tiêu thụ trực tiếp tại chỗ (mục tiêu: trên 70% trong các hệ thống dân cư được tối ưu hóa tốt).
- Tỷ lệ tự cung tự cấp : Tỷ lệ phần trăm của tổng nhu cầu phụ tải được đáp ứng bởi năng lượng mặt trời và pin mà không cần nhập vào lưới điện (mục tiêu: 60–80% ở vùng khí hậu vĩ độ trung bình với kích cỡ pin phù hợp).
- Số chu kỳ pin và SoH : Theo dõi tình trạng hoạt động cho phép lập kế hoạch thay thế pin chủ động trước khi tình trạng suy giảm công suất gây ảnh hưởng đến dịch vụ.
- Đường cong hiệu suất biến tần : Tham chiếu chéo hiệu suất đầu ra thực tế với hiệu suất được xếp hạng của CEC hoặc EU để xác định những điểm bất thường có thể cho thấy sự cố phần cứng.
Đáp ứng nhu cầu năng lượng trong tương lai với nền tảng lai có thể mở rộng
Một trong những lập luận thuyết phục cho việc triển khai biến tần lai ngày nay là khả năng đáp ứng trong tương lai. Nhu cầu năng lượng tại các khu dân cư và thương mại ngày càng tăng, do việc sạc xe điện, bơm nhiệt thay thế hệ thống sưởi bằng khí đốt và điện khí hóa các quy trình công nghiệp. Một hệ thống biến tần lai với bộ lưu trữ pin có thể mở rộng, đầu vào PV đa MPPT và khả năng tương thích của máy phát điện có thể hấp thụ dần các tải mới này mà không yêu cầu thay thế cơ sở hạ tầng bán buôn.
Các nhà khai thác lưới điện cũng ngày càng cung cấp các chương trình đáp ứng nhu cầu và nhà máy điện ảo (VPP) nhằm hỗ trợ quản lý phụ tải linh hoạt. Nền tảng biến tần lai với API mở hoặc khả năng tích hợp VPP được chứng nhận cho phép chủ sở hữu địa điểm tham gia vào các chương trình này, tạo ra doanh thu từ năng lượng lưu trữ của họ đồng thời cung cấp dịch vụ ổn định lưới điện. Khi các chính sách giá điện nạp điện phát triển trên toàn cầu, khả năng chuyển từ nhà xuất khẩu thụ động sang bên tham gia lưới điện tích cực sẽ là điểm khác biệt đáng kể cho các hệ thống được triển khai ngày nay.
Sự kết hợp giữa mảng PV được thiết kế tốt, bộ pin có kích thước phù hợp và bộ biến tần lai thông minh thể hiện con đường thực tế và khả thi về mặt kinh tế để đạt được sự độc lập về năng lượng cho phần lớn người dùng cuối. Việc chọn một nền tảng có khả năng quản lý đa nguồn đã được chứng minh, hiệu suất khứ hồi cao và khả năng giám sát từ xa mạnh mẽ sẽ đảm bảo rằng hệ thống tiếp tục mang lại giá trị vượt xa thời gian hoàn vốn ban đầu.
